Пример: Антенны эфирные для Харьковских Телеканалов где самые мощные передатчики 3, 9, 32 телеканалы.
Оптимизация антенн - уменьшение разброса уровней принимаемого сигнала в точке приема. Как обойтись без канальных усилителей и обеспечить требования ИСО 9001. Aerials radio. Optimisation of aerials - reduction of disorder of levels of an accepted signal in a reception point. How to do without channel amplifiers and to provide requirements ISO 9001.
Количество телевизионных аналоговых ТВ каналов в каждой области Украины, как правило более двух десятков. Возникла сложность приема телеканалов из за большого разброса мощностей телепередатчиков. Если телепередатчики, которые устанавливались первыми, имеют мощность в 5 – 20 киловатт, то новые телепередатчики, как правило, от - 100 ватт до киловатта. Появление цифровых каналов ТВ усложняет задачу качественного приема сигналов с различных направлений с различной мощностью. Нет домовых усилителей, которые без искажений усиливают сигналы с разбросом по мощности в 200 и более раз, до уровней необходимых на входе в коллективную антенну. (Стандарты ИСO устанавливают порядок разброса сигналов не более 12 db.).
Применение канальных усилителей имеет ряд недостатков:
- дорого! На порядок дороже нашего решения и требует инженерного обслуживания домовых станций коллективного приема;
- вносят шумы (в среднем 7 дб);
- вносят нелинейные искажения;
Кроме того, при появлении дополнительных теле и радио каналов необходимо докупать усилительные блоки на эти каналы. Как в крупных городах, так и поселках для тысяч домов необходимы недорогие и качественные решения коллективного приема телеканалов с телецентров как в аналоговом, так и цифровом стандарте.
 |
Поэтому, мы взялись за решение задачи - уменьшить разброс сигналов получаемых на антенном выходе. Решение нашли в оптимизации антенн. Наши антенны больше усиливает слабые и меньше усиливает сильные по мощности сигналы. Работы по оптимизации выполнялись более 3 лет. Разработана методика и программа оптимизации эфирных антенн.
Полученные результаты успешно используются в Харьковской области. Наши антенны, фильтры и усилители устанавливаются даже на сотовых мачтах для обеспечения дальнего высококачественного телевизионного приема, при одновременно работающих станциях сотовой связи.

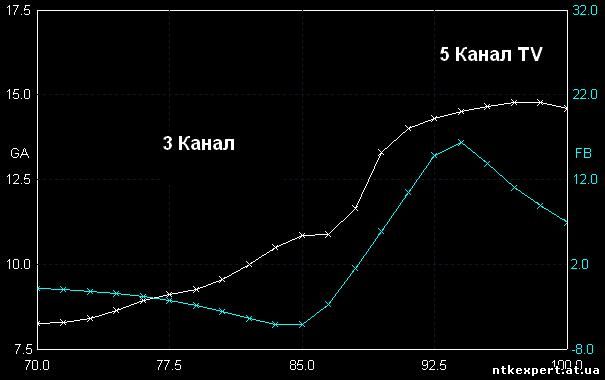

На фотографии характеристики 4 элементной антенны для приема 3 и 5 ТВ каналов в Харькове. Мощность телепередатчика 3 канала превышает мощность телепередатчика 5 канала в 50 раз.
|
Так, для Харьковского ТЦ наши антенны уменьшают разброс сигналов с 30 - 32 dB до 12 - 14 dB. Теперь можно не покупать и устанавливать канальные усилители и строить дорогие станции приема эфирного ТВ. Установите 3 наши антенны - 3 - 5 , 6 - 12 и 21 - 68 телеканалы, попоставьте сумматор - усилитель и хорошего сигнала достаточно сотен телевизоров многоэтажного дома, гостинницы или поселка

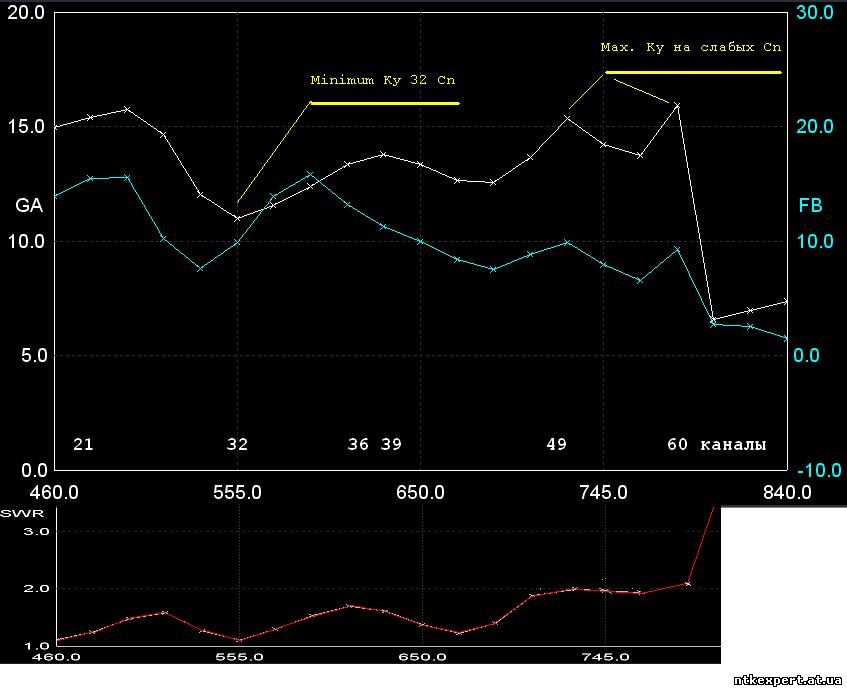

Рис.1. Пример разработки специализированной ДМВ антенны для Харькова (22 элемента, 2009 год), которая больше усиливает слабые сигналы (49,60 cn), а меньше сильные (32 канал передатчик 20 Kw)
|
|
Рис 2. На диаграмме результаты измерений 3 типов антенн: 1/4 длинны волны, Dipol 19 (21-60K), 20 элементная оптимизированная. Зеленым отображено измерения сигнала на выходе антенны ДМВ диапазона (20 элементов) оптимизированной методикой НТК Эксперт в 2007 году. (Измерения проводились в Харькове на расстоянии 7 км от телевышки, высота измерений 50 метров): Обратите внимание разброс уровней сигнала не более 15 db.
22 элементная антенна (разработка 2009 года) для ДМВ диапазона оптимизированная для приема сигналов Харьковского телецентра имеет лучше характеристики, чем 20 єлементная 2007 года:

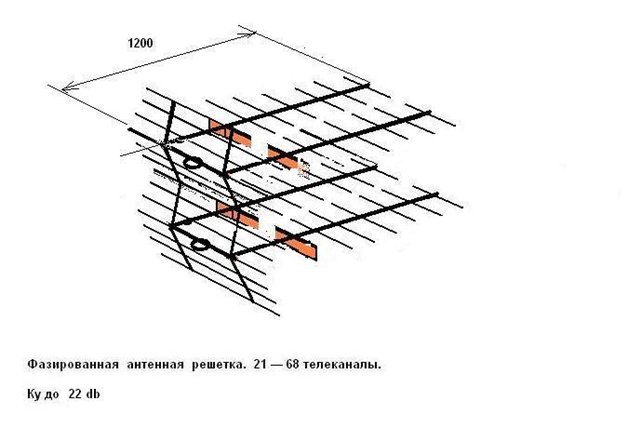

Для дальнего приема телевизионных сигналов фазируем антенны по две или четыре:

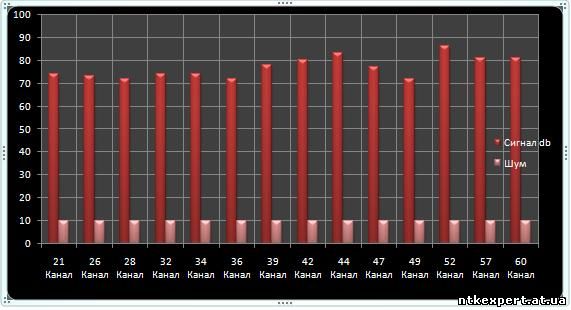

Диаграмма получена с комплекса 4 антенн на расстоянии 10 км от Телевышки ХТЦ. Еще одно доказательство, что нет необходимости для коллективных антенн (кабельных сетей) нет необходимости устанавливать поканальную станцию. Мы можем выравнивать уровни сигналов с эфира прямо на антеннах.
 |
 |
 |

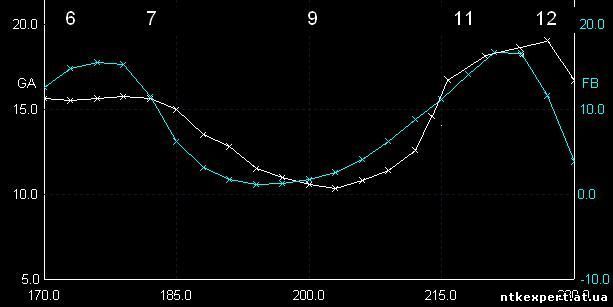

Для доказательства высокого качества работы нашей методики покажем характеристики антенны для приема 6 - 12 телеканлов Харьковского или Белгородского ТЦ (60 км от Харькова). Известно, что мощность телепередатчика 9 канала 5 Квт, а 7 и 11 по 100 ватт. Телепередатчики города Белгорода (60 км) работают на 6 и 12 телеканалах с мощностью 2 Квт.Антенна может одновременно принимать и Харьковские и Белгородские телеканалы, если направления на эти телецентры совпадают или угол расхождения не более 20 градусов
Антенна 16 элементная ( длинна 3000 мм). Разброс сигнала на выходе антенны 11 db.
|
 |
Использование канальных усилителей раздувает сметы строительства до заоблачных высот. Среди строителей коллективных антенн господствует мнение, что единственное решение для коллективной антенны – это станции канальных усилителей и МВ 1-5, 6-12, и ДМВ униврсальные антенны, имеющие максимальное усиление в середине или конце диапазона. Это решение не только дорого (для 19 ТВ эфирных каналов средняя станция стоит 5 000 долларов) но и ухудшает входной сигнал. Эти станции портят сигнал из-за того, что каждый канальный усилитель это нелинейный элемент, который на выходе кроме ухудшения соотношения сигнал/шум выдают побочные сигналы, которые портят суммарный сигнал. Еще хуже и дороже решение с применением модулей с конвертацией сигнала, которые используют кабельные операторы. Доказательство? Очень простое. Не может модулятор, который стоит 50 – 800 долларов работать лучше, чем модулятор, который стоит десятки тисяч долларов используемые в передатчиках телецентра. Тем более что в инструкции к модуляторам кабельной сети написано: на выходе модулятора установить дополнительно фильтры, что практически ни кто не ставит.
Наше более качественное и, что удивительно, дешевое решение сэкономит Ваши деньги. Необходимо уделить больше внимания приемным антеннам. Мы можем рассчитать и изготовить антенну под каждую точку приема. Расчет провести так, чтобы больше усиливались слабые сигналы, а меньше сильные. На выходе такой антенны сигналы не нужно будет разбивать по канальным усилителям, чтобы выровнять сигналы до стандартов ИСО 9001. Такой сигнал можно напрямую подавать абонентам дома через домовой усилитель. Цепочка воздействий нелинейными элементами на эфирные сигналы уменьшилась, и смета уменьшается в 5 -10 раз.
|
