Polar suspension for offset satellite antenna. Would you like to have access to all visible satellites? Need a reliable mechanism for turning the antenna? Need Automation Control?
Want to Automatic myself tuned antenna on satellite? And it must be done quickly.
Then write us. Developing rotary unit antennas installed in the field and on yachts, boats, houses.

Самоучитель настройки азимутальной спутниковой  антенны (на один - три  спутника) Перейти  на  самоучитель.

На фотографии первая модель  полярной  подвески для офсетных спутниковых антенн
 разработана  Владимиром Замковым  в  1992 году.

Пояснение - зачем необходима  полярная подвеска.

   Известно, что на высоте 35,803 км над экватором Земли располагаются спутники ретранслирующие телевизионные сигналы с Земных телестудий.  Расположенные на такой высоте в так называемом "поясе Кларка" (Clarke Belt) спутники движутся синхронно движению Земли.  Зависли над точками на экваторе.  Поэтому современные спутниковые антенны не нуждаются в двигателях слежения за спутниками.   Достаточно  одного двигателя для перенацеливания с одного  спутника  на  другой.   Спутников ТВ, радио и  Интернета вокруг Земли более 400.  Часть из них 50 -70 видна с  територии Украины.  На 18 спутниках работают русско  и  украино  язычные телеканалы.  Эти спутники видны в любой  точке Украины на  антенну  диаметрами 1 - 1.5 метра. Видны везде,  где видно  небо с  Южной, Юго Восточной  и Юго  -Западной  строны.

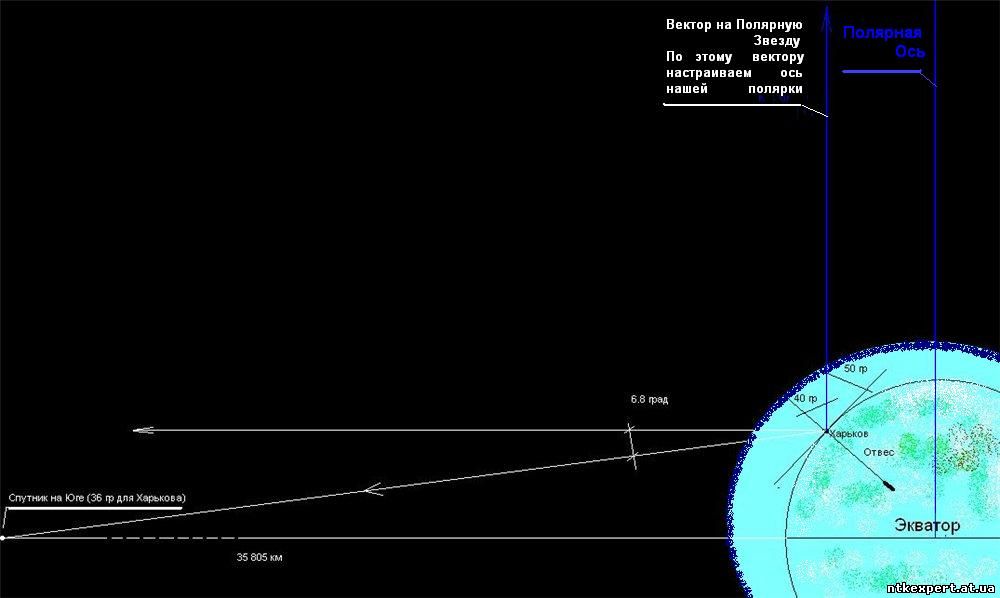

   Антенна на подвеске, в которой ось вращения параллельна с оси вращения Земли,(Почему и называют поворотный механизи поляркой , потому, что ось вращения направлена на Полярную Звезду)  позволяет выбирать любой спутник видимый с Вашей точки на Земле.  Рис 1.  При настройке полярки нужно представить расположение спутников над нами. Спутники, зависшие на Поясе Кларка находятся на краю основания громадного конуса.  Вершиной конуса является Полярная звезда.  Основание - радиус от центра Земли до 35 803 км над Землей. Для справки радиус Земли = 6366 км.  Поэтому радиус основания такого  конуса равен 35 803 + 6 366 км.


Рис 1.
   На борту спутника для обеспечения работы двигательной установки, стабилизирующей его положение на геостационарной орбите, имеется довольно ограниченное количество горючего. Его хватает на  10 -15 лет работы.  Куда деваются отслужившие свой срок спутники?  Примерно на 200 км выше геостационарной орбиты. На эти орбиты на остатках горючего выводятся отслужившие свой срок спутники. Здесь они не представляют опасности для спутников, находящихся на геостационарной орбите. Кроме того, находясь на этой орбите, спутники постепенно удаляются от Земли, тогда как находясь на орбите ниже геостационарной, они приближались бы к Земле.

   Что  необходимо вычислить прежде  чем настраивать полярную подвеску?

Углы, которые нужно учитывать при настройке Полярки:
Угол офсетности антенныИзлучающей поверхностью прямофокусного зеркала является только поверхность его раскрыва - апертура. Поверхность раскрыва у офсетного зеркала отличается от апертуры на косинус угла офсетности COSa.
Угол деклинации.  Устанавливается наклоном антенны дополнительно к углу офсетности Если этот угол не выставить, главный лепесток антенны будет скользить над спутниками на высоте равной расстоянию от Харькова до Экватора Земли. Для  Харькова - 6.8 градуса. Для осесимметричной параболической антенны наклон главного лепестка:
а = arctg( sinu)/(6,618 -cosu)
где (u — значение географической широты в точке приема. Коррекция положения антенны по углу деклинации является дополнительной и постоянной для данного географического региона. Очевидно, что угол а при размещении антенны на полюсе будет максимальным и равным 8°40'. По мере приближения к экватору угол а уменьшается до нуля, если антенна находится в одной меридиональной плоскости со спутником Земли.

Если известна координата, выраженная в градусах, минутах и секундах, ее переводят в градусы:

36°42'36" = 36 + 42/60 + 36/3600 = 36,71°.

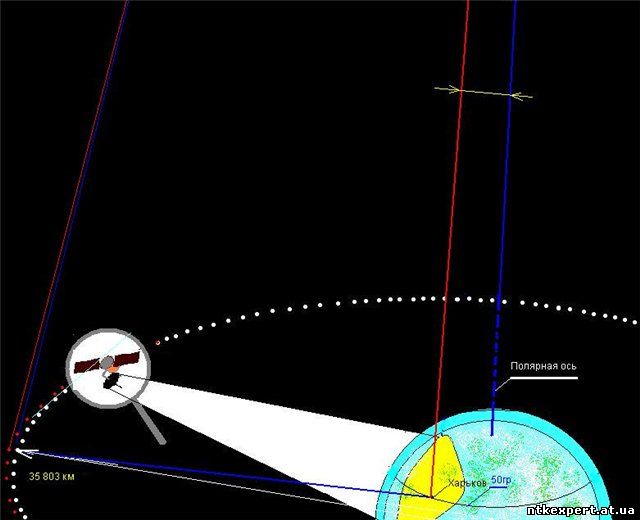

Есть погрешность которую учитываем Углом коррекции.  Погрешность связана с тем что мы смещены на поверхности Земли относительно оси вращения Рис 2:



Рис 2.


 Рис 3.
