Самоучитель.      Необходимые и достаточные советы по настройке спутниковой антенны.



  На высоте 35,803 км над экватором Земли работают геостационарные спутники.  С территории  Украины можно принимать сигналы с 60 - 70 таких  спутников. Вещание  идет  в двух  высокочастотных диапазонах - С (3,4-4,2 ГГц) и Ku (10,7-12,75 ГГц). Для приема используют антенны, которые отражают падающий на  поверхность  сигнал в точку - которая называется фокусом.  В фокусе такой антенны размещают конвертер сигнала (преобразователь - усилитель). Конвертер переносит сигнал с  высоких  частот С и Кu диапазона в частоты 950 - 2150 Мгц.  Сигнал таких частот проще передать  на  расстояние  от антенны до приемника (ресивера). Ресивер обрабатывает спутниковый цифровой  сигнал: цифровой телевизионный сигнал обязан передаваться с высокой достоверностью. Предохранение его от искажений. Коррекция ляпсусов заключается в восстановлении поврежден­ной сведения цифровыми схемами , а маскирование ошибок — в замене поврежденной информации предшествующими или проинтерполированными дан­ными.  С ресивера сигнал передается телевизору.
   Советуем в начале  посетить  наш  форум по приему   телевизионных, радио каналов, а также Интернета cо спутников. Выберите  себе пакеты и ресиверы. Определитесь  сколько  телевизоров  у  Вас будут подключены к спутниковой антенне. Если у Вас ЖКИ  или плазменная  панель - то обратите внимание на HDTV ресиверы. Со спутников Вы можете  принимать сигналы HDTVi на  новые  ресиверы

1.  Выберем антенну под интересные для Вас  телеканалы:

    Самыми распространёнными спутниковыми антеннами являются параболические антенны  (их обычно и называют спутниковыми). Спутниковые антенны имеют различные типы и размеры.  Чем больше диаметр зеркала и точнее зеркало соответствует  параболе, тем слабее  сигналы принимает антенна.   На Востоке  Украины популярны офсетные антенны диаметром  0.9,  1.1. 1.25 и 1.4 метра. Антенны  большего диаметра -1.8 и  более изготавливаются прямофокусными. Вы на  нашем сайте  можете  найти рисунок хорошего облучателядля харьковских антенн  выполненных штамповкой взрывом в воде. Наиболее часто в мире спутникоые антенны используются для приёма и передачи программ спутникового телевидения и радио, а также соединения с Интернетом.
    Для одного  пользователя интересней спутниковая антенна  с автоматическим поворотным  механизмом (полярной подвеской) она позволяет смотреть  все  видимые  SAT (более  60,  среди  которых  18 спутников вещают на  русском и украинском  языке).
    Для  группового  приема ставят  неповоротные антенны  с двойными или  счетверенными  конвертерами. На  одну  антенну  закрепляют несколько  конвертеров  и принимают сигнал с 1 - 4  спутников.  В многоэтажных домах, гостинницах, поселках  проектируют  и  монтируют  широкополосные  кабельные  сети -  в  одном  кабеле  и  эфирные, и спутниковые телеканалы и видеонаблюдение  с  нескольких  видеокамер (можно наблюдать за стоянкой автомобилей,  парадным  входом в здание ...)

  Справка. Офсетная антенна является срезом параболической осесимметричной  антенны  (в поперечном сечении получается эллипс. Срез  плоскостью сечения от края   почти к центру).  Фокус такого сегмента расположен ниже геометрического центра антенны. Это устраняет затенение полезной  площади антенны облучателем и его опорами (как  это  происходит  в осесимметричной  антенне, что повышает ее коэффициент полезного использования при одинаковой площади зеркала.
   К тому же, облучатель установлен ниже центра тяжести антенны, тем самым увеличивая ее устойчивость при ветровых  нагрузках. Офсетная антенна крепится почти вертикально.
   В зависимости от географической широты  угол ее наклона  меняется. Такое положение исключает собирание в чаше антенны атмосферных осадков, которые сильно влияют на качество приема.
   Еще  одно преимущество - офсетной  антенны,  по  сравнению с  прямо фокусной - это ее  более  длинный  фокус относительно  площади  поверхности  зеркала. (Офсет - это  срез, а фокус  остался  тот  же).  Облучатель  длиннофокусной  антенны  более  согласованный  с антенной (КСВ  ниже). Диаграмму  облучателя  легче  оптимизировать  под  офсетную  антенну чем под прямо фокусную с осесимметричной антенной (коэффициент до 0.7).
  Форма зеркала характеризуется отношением фокусного расcтояния к его диаметру F/D. Если F/D<=0.25 зеркало называют короткофокусным (глубоким) и длиннофокусным (мелким) если F/D>0.25


 Характеристики офсетной антенны CA1200 (диаметром  1,078 м )



 Харьковчанину  советуем  купить  антенну CA 1200 Харьковского завода  "Вариант".  Эту  антенну  настройщики  называют  1.2  метра.   Но  реальный  диаметр  антенны  меряется  не  по  максимальному  размеру  антенны (длинна),  а по ширине элипса антенны 1078 мм.  Почему?  Конвертер  смотрит на антенну под  наклоном с точки называемой фокусом антенны  и поэтому эллипс видится  как  окружность.

Характеристики  антенны  CA 1200:
 2. Выбирете  место установки антенны,  путь  прокладки  кабелей и соберите антенну.

   Сборка антенны  СА 1200 Завода  "Вариант"  г. Харьков



3. Выберем  конвертеры, переключатели (DISEgC), крепление дополнительных конвертеров:



   Рекомендуем применять универсальные конвертеры. Покупайте с минимальными шумовыми характеристиками. Чем ниже шум конвертера тем больше каналов Вы  можете  получить с антенны. Если со спутника идет  вещание  в  круговой  поляризации, то  в облучатель  универсального  конвертера установите  пластмассовую  перемычку (под наклоном  45 градусов относительно вертикали).

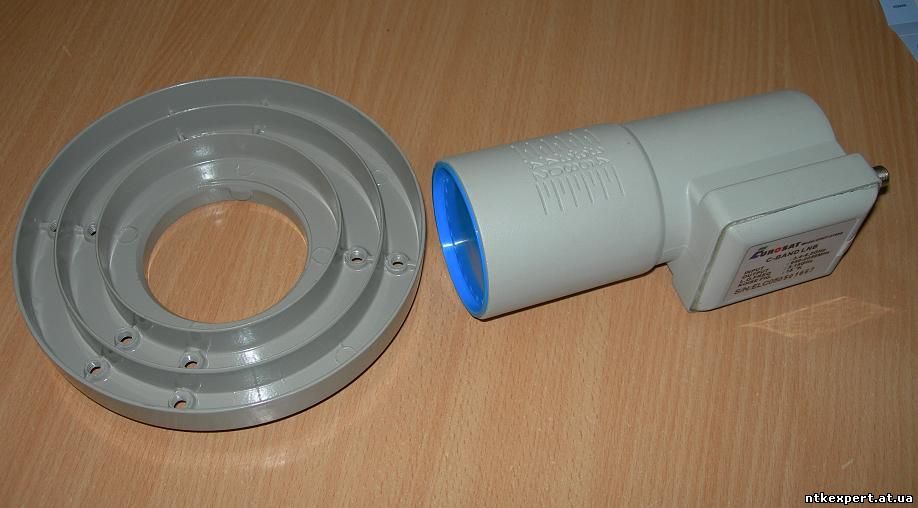

   На фотографиях  изображены конверторы Ky и  С диапазонов.  Универсальный конвертер С диапазона, с облучателем. Шкала  на  конвертере  отображает  соотношение Фокус/диаметр антенны. Для антенны СА 1200 это  соотношение  равно 0.57. Т.о облучатель крепится  почти  на  самом   входе  в конвертер. Ели Вы крепите мультифид  и облучатель  "С" конвертера  заслоняет другой  конвертер и  приходится  срезать  часть (с краю) облучателя  С диапазона.

4. Посмотрите место  установки  и подберите  крепление  антенны -кронштейнКронштейн  можно  проектировать  по  нашим  рекомендациям, а  можно  купить у  нас.

5. Закрепили антенны на  кронштейне и  проложили  кабели?  Теперь приступаем  к   настройке.  Чтобы  облегчить  поиск сигнала  спутников предлагаем вам  расчеты  (для  Харькова).  Для  примера рассмотрим  вначале  как  настроить  офсетную  антенну диаметром 1.1 x 1.2 метра (СА1200) на  спутник Sirius 4. Используя компас, строительный  отвес, транспондер  и линейку  предварительно установите положение  на  спутник Sirius 4.  Далее проведите точную  настройку  по максимальному сигналу  спутника  Sirius 4.  (Ресивер рекомендуем  покупать  с  "прошитыми" телеканалами  на  спутники). Не  забудте, что конвертор  должен "смотреть"  в центр параболической  антенны и максимум  сигнала зависит  и  от  приближения  или  отдаления конвертора  от антенны (на  креплении конвертора есть такая возможность)


Конвертер  можно  установить двойной или  счетверенный.  Это  позволит  принимать сигнал  со спутника Sirius 4 на  2,  4  ресивера. На параболическую (офсетную) антенну  диаметром 1.1 метра  в Харькове  вместе  с  "Сириусом" на эту же антенну  одновременно  принимать сигналы еще  с 2 - 3  спутников.Мультифид - приспособление для установки нескольких конверторов на одну антенну.  Порядок  крепления  конвертеров для 3  спутников "Sirius 4", "Hot Bird",  "Amos " и  расстояния  между  конвертерами для антенны СА1200 (расчитаны для Харькова). Для  получения  сигнала этого достаточно, но  рекомендуем  подстраивать по  макимуму синалов конверторы (для этого подходит  и  функция измерения качества сигнала в  ресивере).

Мультифид для приема в Харькове 3 спутников Sirius, Нот  Bird, Amos:




Мультифид для приема в Харькове  спутниковых сигналов  с  позиций   36E  ("НТВ+", "Поверхность...) и  40E:


 Мультифид для приема в Харькове 3 восточных спутников 75Е, 80Е, 90Е:



 Первый  шаг  мы знаем  как  делать.      Англичане  говорят - "первый  шаг от дома - половина  пути".               Изложил  начальные  знания.
  Как  более  качественно настроить антенну, чтобы  получить больше сигнала?  Нужны приборы  и знания  в области  СВЧ.  Как объединить  интересные  транспондеры  с  разных  спутников в одном  кабеле и  совместить в этом же  кабеле с  эфирными  каналами? (Широкополосные кабельные  сети можно  делать и  самим  без  покупки  дорогого  импортного оборудования).  Материалы найдете  на  нашем  форуме. Самое  интересное  на  ветках  с  "ограниченным  доступом."



Спутниковую  антенну  на  полярной  подвеске  настраивать  гораздо  сложнее.  Но  мы  предлагаем  упрощенный    "быстрый  алгоритм "  Настройки  полярной  подвески  спутниковой  антенны.
см.
