Как устроен Led?    How is the LED?     Wie ist die LED?  Як влаштований світлодіод?  Comment est le voyant?
 ¿Cómo es el LED?


На  рисунке  изображен  в  увеличенном  виде  популярный  5  мм светодиод (Led).

   Светодиод имеет два вывода — анод + и катод -. На катоде расположен алюминиевый параболический рефлектор (отражатель). Внешне он выглядит, как чашеобразное углубление, на дно которого помещен светоизлучаю-щий кристалл. Активный элемент — полупроводниковый монокристалл — в большинстве современных светодиодов используется в виде кубика (чипа) размерами 0,3x0,3x0,25 мм, содержащего р-n или гетеропереход и омические контакты.

   Кристалл соединен с анодом при помощи перемычки из золотой проволоки. Оптически прозрачный полимерный корпус, являющийся одновременно фокусирующей линзой вместе с рефлектором, определяет угол излучения (диаграмму направленности) светодиода.
   Главные  характеристики   - это КПД светодиода  излучаемая  мощность  к потребляемой -  яркость  светодиода и - цвет  излучения светодиода.    Яркость зависит прежде всего от  оптической прозрачности n-области (сверхтонкие пленки полупроводников почти прозрачны).

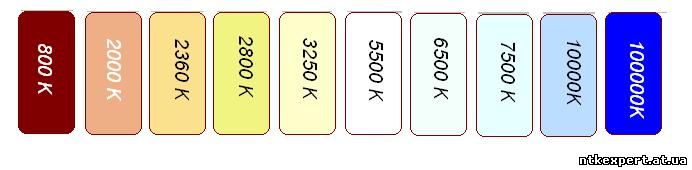

   Цвет (частота) излучения, имея четкую функциональную связь с энергией испускаемых фотонов, зависит от материалов полупроводниковых р-п-переходов. В частности, чистый монокристалл GaAs дает инфракрасный луч, небольшая добавка Аl и/или Р меняет цвет излучения на красный. Зеленый свет испускает GaP. Использование же р-п-перехода на основе композиции AlInGaP позволяет получать желтое или оранжевое излучение.

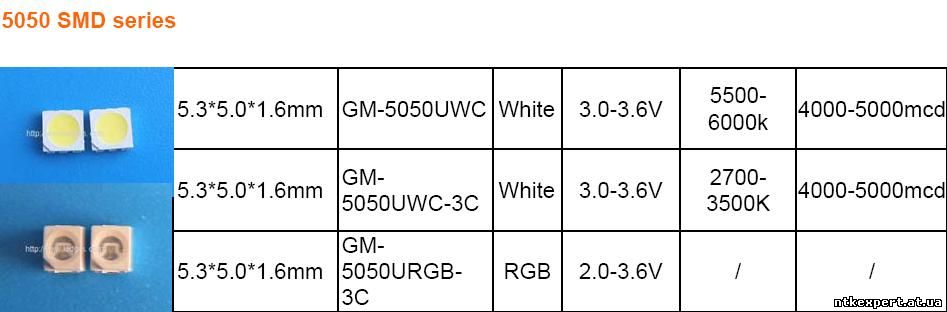

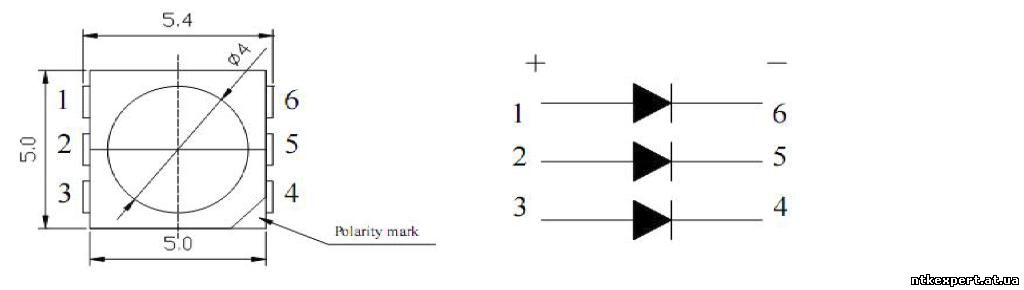

 Одиночный кристалл светодиода потребляет очень небольшую энергию: при напряжении 2-4 В и токе 10-30 мА электрическая мощность варьируется от 20 до 120 мВт. При КПД в 20-60% в виде света излучается 5-70 мВт (5 - 10 lm).  Чтобы   получить  больше  люмен -  на одну подложку ставят  3 и более кристаллов.   Так  сейчас популярны  SMD светодиоды  с тремя  кристаллами. Это  могуть  кристаллы которые создают одинаковый  цвет  или 3  цветов (Red Green Blue -RGB). Каждый  кристалл имеет  отдельный  вход  и  выход.  Эта  конструкция упаковки светодиодов  позволила  им  успешно захватить  рынок  многоцветных  Led -  RGB.


Как  управлять  светодиодами  -  включать/ выключать,  формировать изображение  различных цветов  вы найдете  на  нашем  Форуме - консультации.

Как  устроены светодиоды  большей  мощности и как  выглядят  светодиодные  лампы на СТРАНИЦЕ
